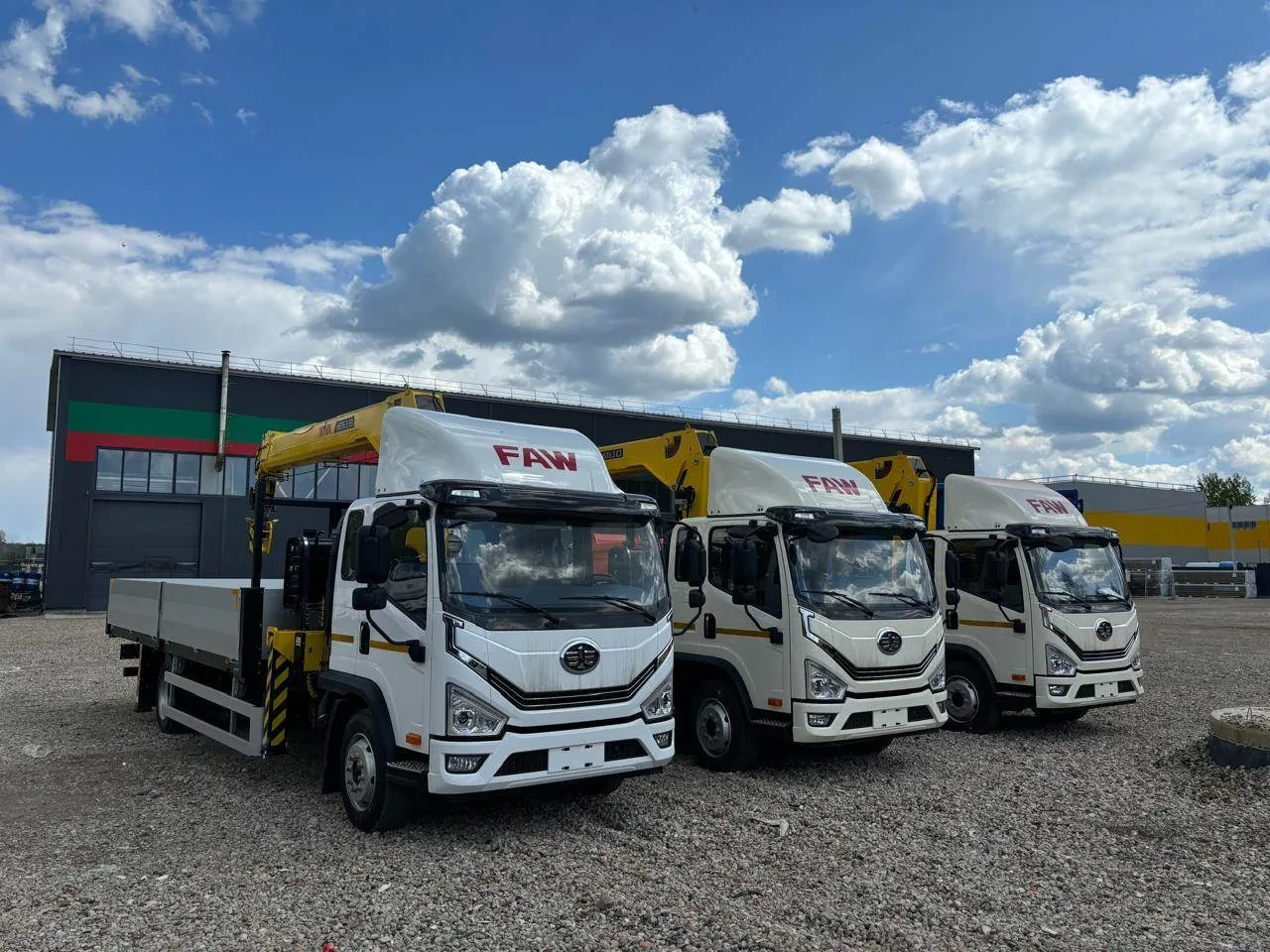

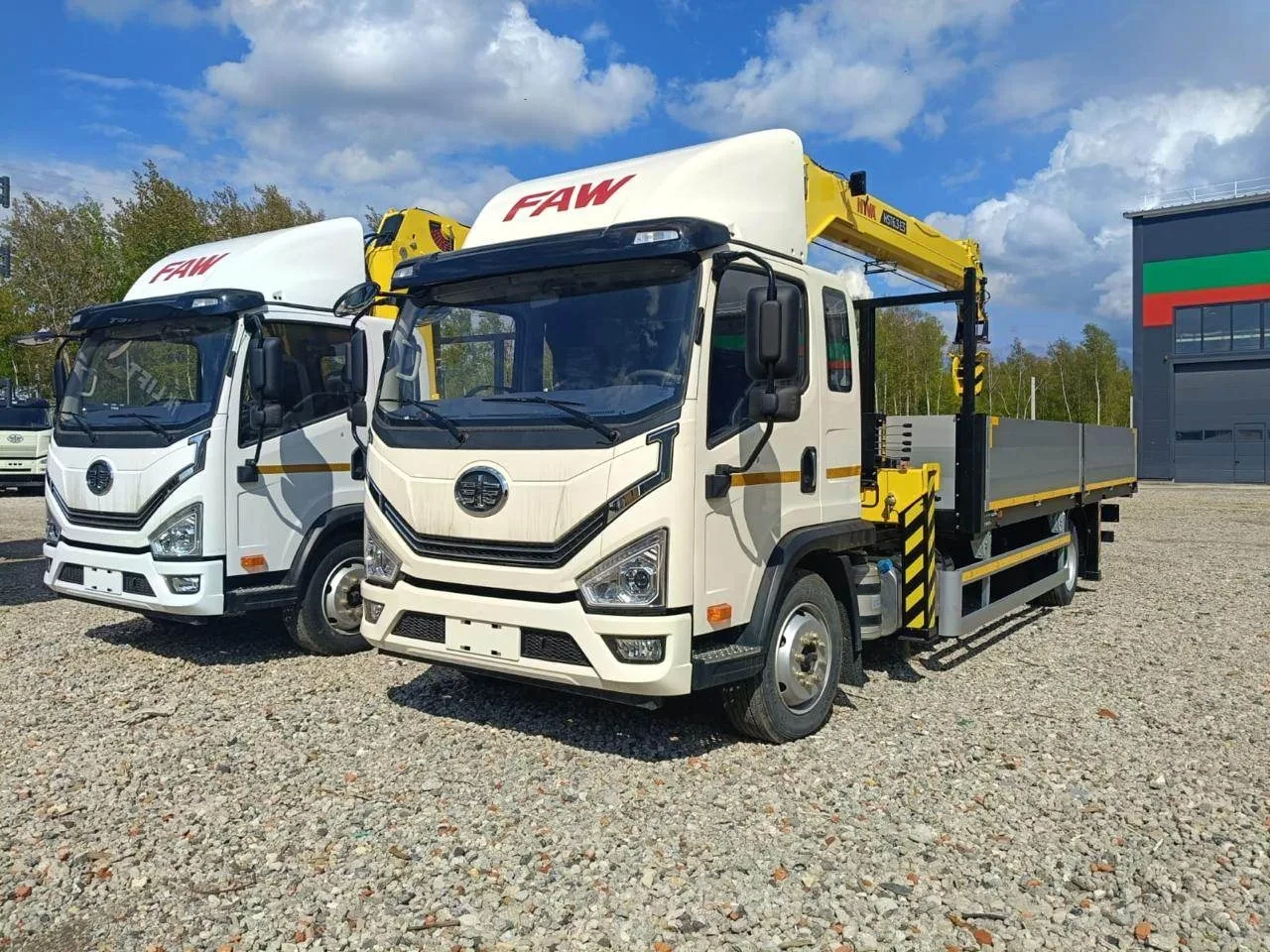

FAW Tiger 6G

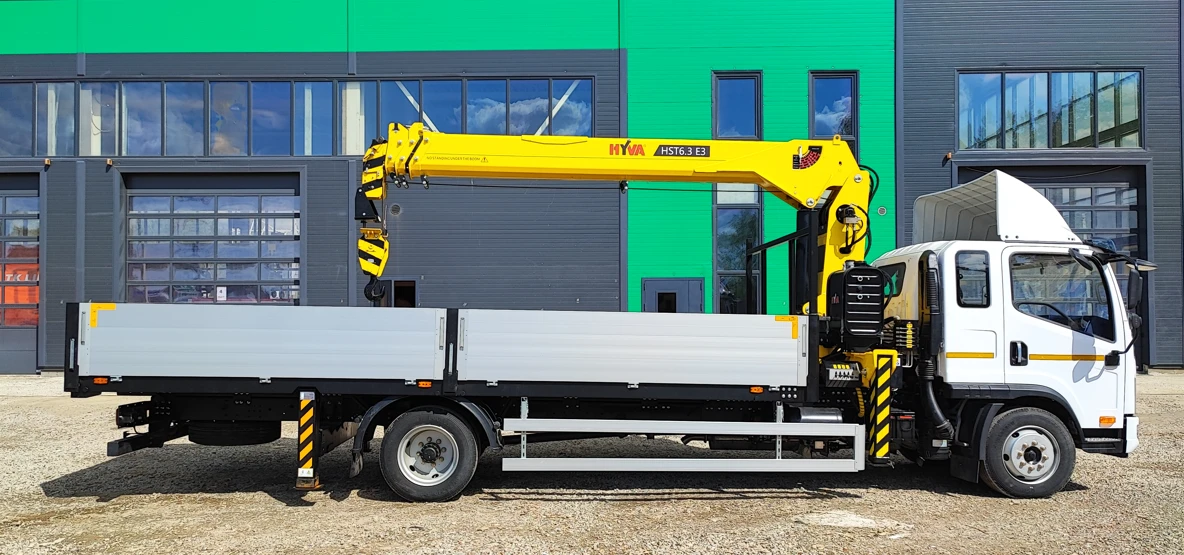

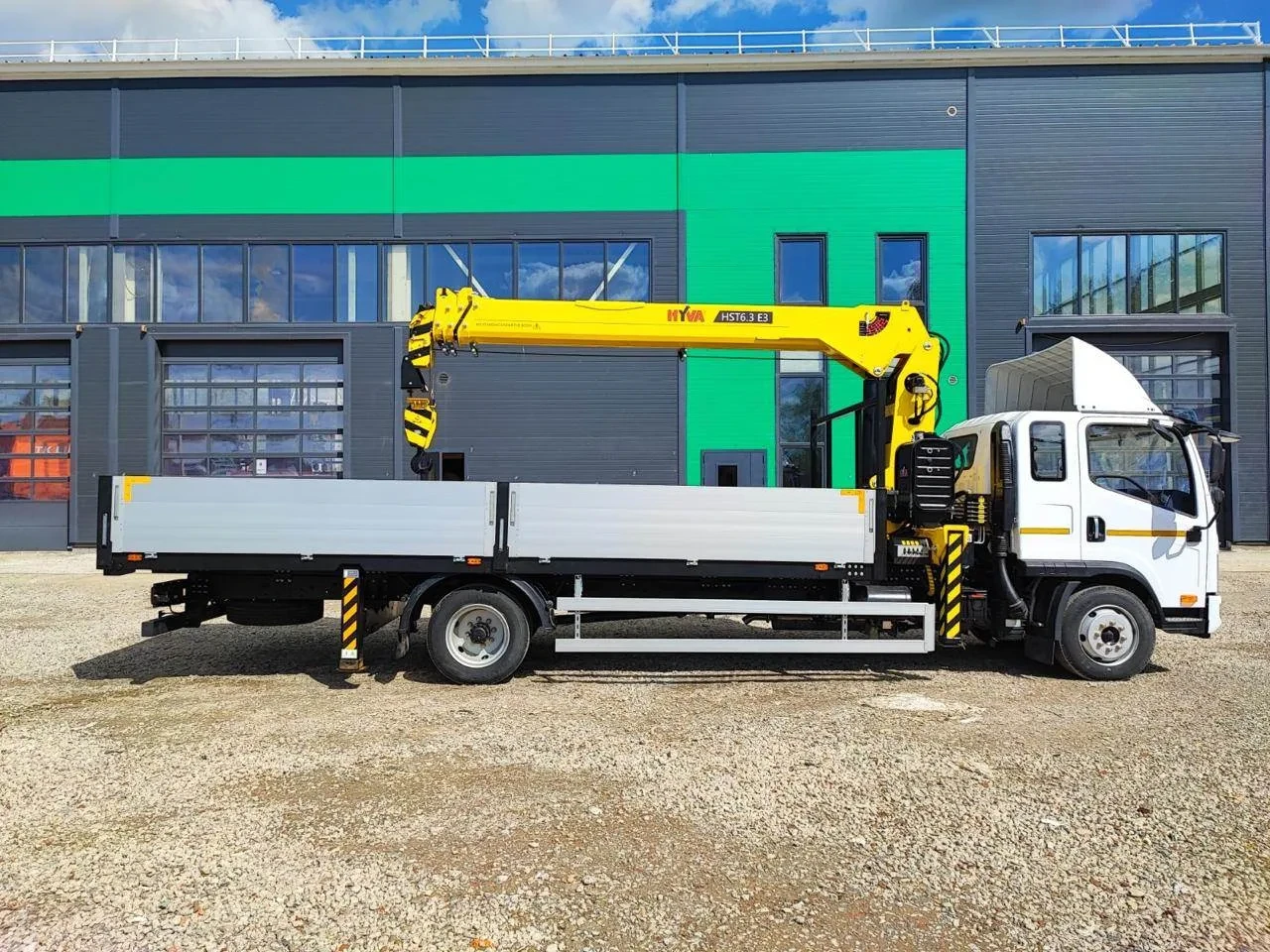

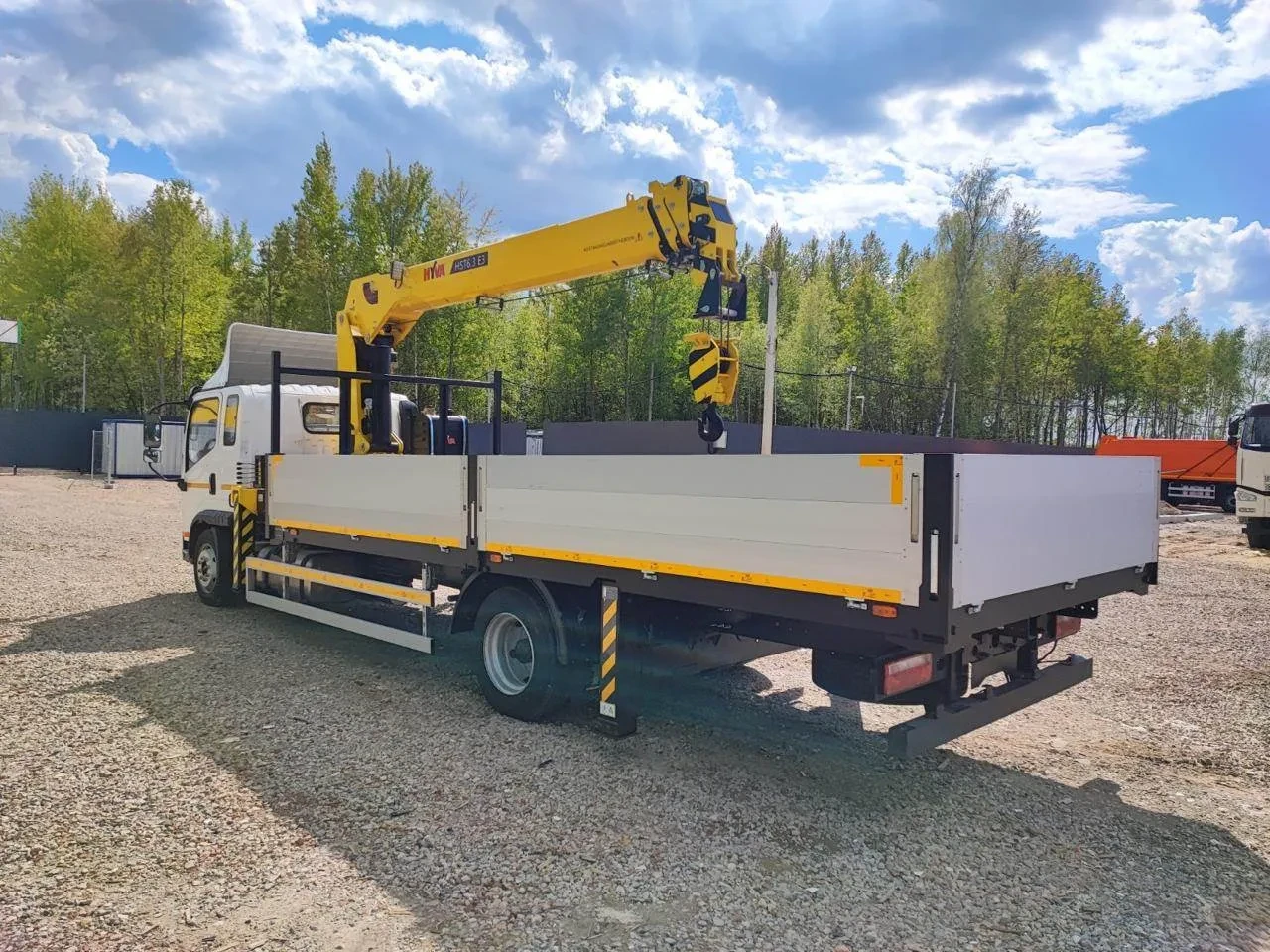

Бортовая платформа c КМУ HYVA HST6E3 6 2 00*2550*600 на базе шасси FAW Tiger 6 G
Характеристики FAW Tiger 6 G
Модель шасси FAW Tiger СА 1121
ОСНОВНОЕ
Колесная формула 4 × 2
Тип кабины 3 -местная, со спальным местом
МАССА И ГАБАРИТЫ АВТОМОБИЛЯ
Технически допустимая общая масса, кг 11 950
Колесная база, мм 5 300
Снаряженная масса шасси, кг 3 795
Грузоподъемность шасси, кг 8   155
Длина, мм 8 250
Ширина, мм 2 202
Высота, мм 2 430 / 3 0 0 0 (c обтекателем)
Нагрузка на переднюю / заднюю ось, кг 3 3 00 / 6 200
Монтажная длина рамы (мм) 6 102
Задний свес шасси (мм) 2 395
Передний свес шасси (мм) 1 155
ДВИГАТЕЛЬ
Модель FAWDE CA4DH1-1 8 EV
Количество цилиндров / расположение 4 / рядный
Рабочий объем, см3 3800 см3
Мощность макс., кВт (л.с.) об/мин 1 32 кВт / (1 8 0 л.с.) / 2500
Крутящий момент макс., Н∙м / об/мин 650 / 1500
ТРАНСМИССИЯ
Модель WANLIYANG 6G 70
Тип / количество передач Механическая / 6
Сцепление Однодисковое, Ø 3 62 мм
Передаточное число оборотов коробки передач i1=6.012 i2=3.292 i3=2.004 i4=1.367 i5=1 i6=0.789
ТОРМОЗНАЯ СИСТЕМА
Тип Пневматические двухконтурные
Передние и задние тормоза Барабанные
ТОПЛИВНЫЙ БАК
Емкость топливного бака, л 200
ТИП ПОДВЕСКИ
Передняя Рессорная
Задняя Рессорная
ШИНЫ
Передняя ось / задняя ось 245/70R19.5
Запасное колесо 1
Параметры надстройки

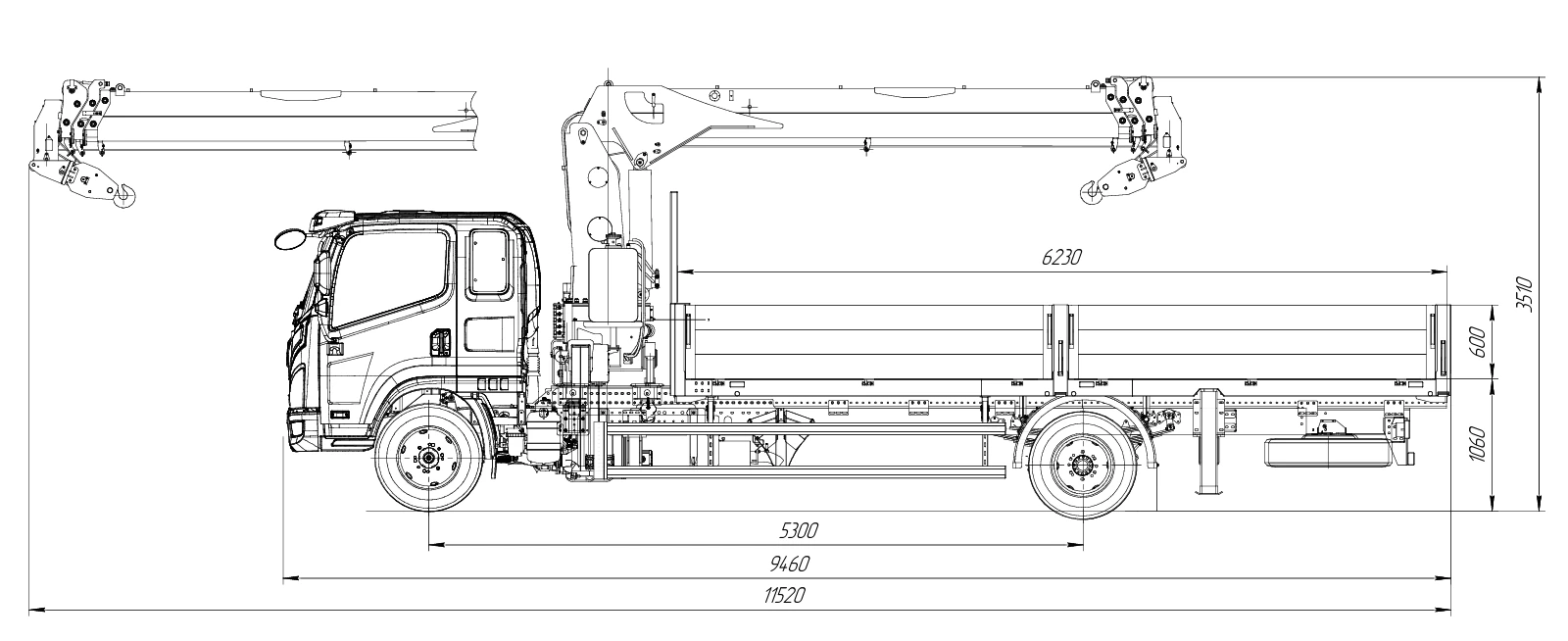

Внешние размеры 6 20 0 *2550*600
Снаряжённая масса ТС, кг. 8 8 00
Грузоподъёмность ТС, кг. 3 1 50
В местимость паллет 1 5
Надрамник Сборно-сварная конструкция из стали 09Г2С .
Материал бортов Алюминий
Стойки Средние и задние быстросъёмные стойки
Дополнительно Такелажные петли по 4 с каждой стороны Задние аутригеры
Задний противоподкатный брус Горизонтальный профиль на стальных кронштейнах.
Боковая защита П рофиль алюминиевый анодированный на поворотно- откидных кронштейнах;
Отбойники Стационарные, 2 шт.
Маркировка Светоотражающая маркировка на фургоне в соответствии с правилами ЕЭК ООН № 48

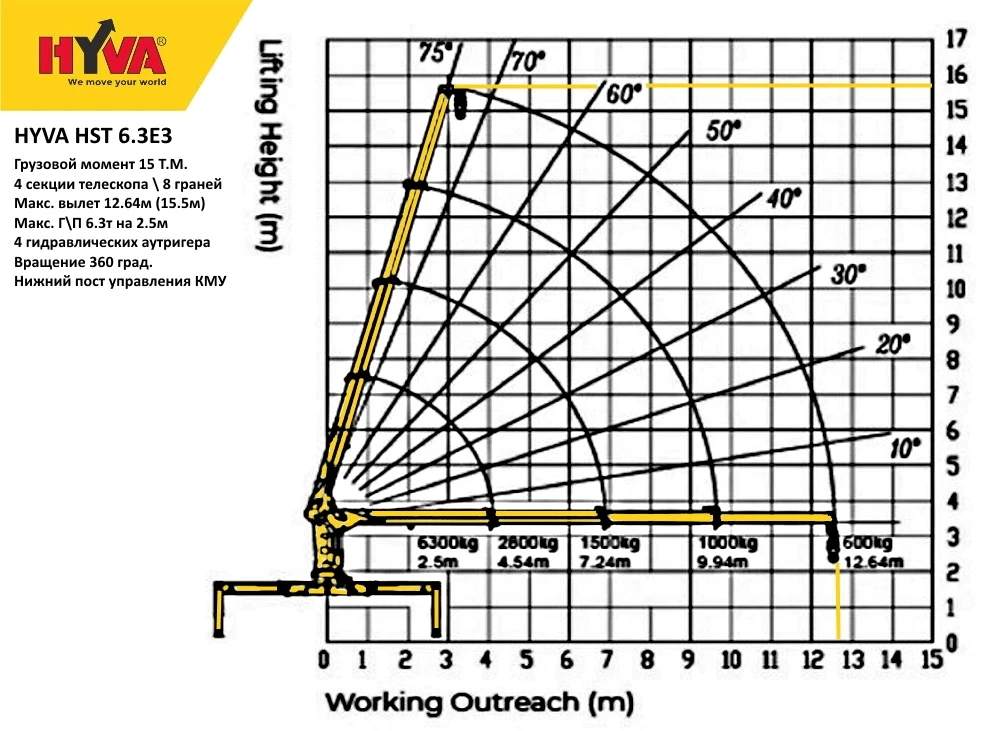

КМУ HYVA HST 6 E 3
Максимальная грузоподъемность Грузоподъемность на максимальном вылете Максимальный рабочий диапазон Максимальная высота подъема Стрела Вес крана без стабилизатора Максимальный грузовой момент Максимальный расход масла Максимальное рабочее давление Емкость бака для масла Диапазон вращения Место для установки Вытягивание подъемного рычага 6300 кг. 600 кг. 1 2 . 6 м. 15 м. 4 секции 2750 кг. 15.75 т\м. 50 л/мин. 22 Мпа. 100 л. 360° 920 мм 0-75°
Производитель надстройки ТК-Лифт
